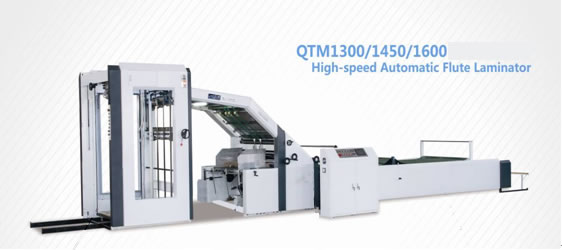

لمینت کننده شیار خودکار سرعت بالا کارتن

صفحه اصلی » تولیدات » ماشینلمینت » لمینت کننده شیار خودکار سرعت بالا کارتن
 ماشین چاپ برچسب

کاربرد ها
این ماشین به طورخاص توصیه می شود تا برای لمینت کردن سطوح کاغذی رنگی روی مقوا های کنگره دار شده استفاده شود. مقوای لمینت شده دارای سطح صاف و ظاهر زیبا می باشد و احتمال خرابی محصول در این دستگاه پایین است. این دستگاه در سطح وسیعی از صنعت بسته بندی استفاده میشود مانند خوراکی جات، نوشیدنی، لوازم منزل، نساجی و غیره.

ویژگی ها
1. سیستم کنترل الکتریکی از مولفه های الکتریکی ولتاژ پایین، سنسور سطح مایع، سیستم کنترل حرکتی و عملگر های اطمینان حاصل کردن از هر بخش می باشد.
2. سیستم همگام ساز مقوای کنگره دار روی نوار نقاله و سطح کاغذی، که روی پنل عملگر ها تعبیه شده است.
3. برای تولیدات با مقادیر بالا این ماشین قادر است تا در یک پروسه کاری مواردی چون ژلاتینه کردن، شمارش ، چسباندن و پک کردن را انجام دهد.

پارامتر های تکنیکی از ماشین خودکار لمینت کننده سرعت بالا

مدل 1300 1450 1600
بزرگترین سایز ورق (W×L) 1300×1000mm 1450×1100mm 1600×1200mm
کوچکترین سایز ورق (W×L) 500×440mm 500×440mm 500×440mm
ضخامت ورق سطح 200-800g/m2 200-800g/m2 200-800g/m2
ضخامت ورق پشتیبان 0-9mm 0-9mm 0-9mm
بیشترین سرعت 11000pcs/hr (وابسته به کیفیت کاغذ) 11000pcs/hr (وابسته به کیفیت کاغذ) 11000pcs/hr (وابسته به کیفیت کاغذ)
دقت لمینت (Front lay) ±1.5m/m ±1.5m/m ±1.5m/m
وزن ماشین 6000kg 6250kg 6500kg
طول کلی 10.7m 10.8m 10.9m
فضای کلی ماشین 3×13.5m 3.1×13.5m 3.2×13.5m
نیرو مورد نیاز 380V 3~ (15hp) 380V 3~(15hp) 380V 3~(15hp)

ساختار
تغذیه کاغذ سطحی: کاغذ ورودی از 200 تا 800 gsm
تغذیه کاغذ پشتیبان: مقواهای ورودی با ضخامت 0 تا 9 میلیمتر
نوار نقاله: از نوار نقاله برای پرس مقوای لمینت شده و رساندن آن به بخش جمع آوری و ذخیره استفاده میشود.
واحد ورودی چسب: مسیول چسب کشیدن روی سطوح مقوا می باشد.

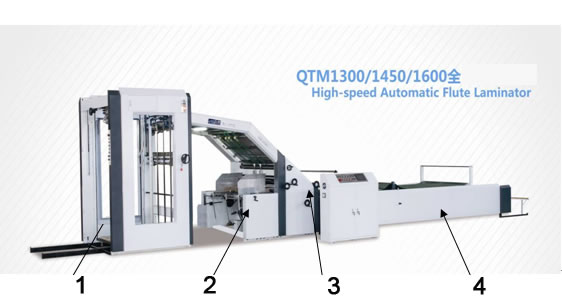

1. ورودی کاغذ از بالا
2. ورودی کاغذ از پایین
3. دستگاه لمینت سطح جلویی
4. پرس و واحد ذخیره مقوا

چرا ما؟

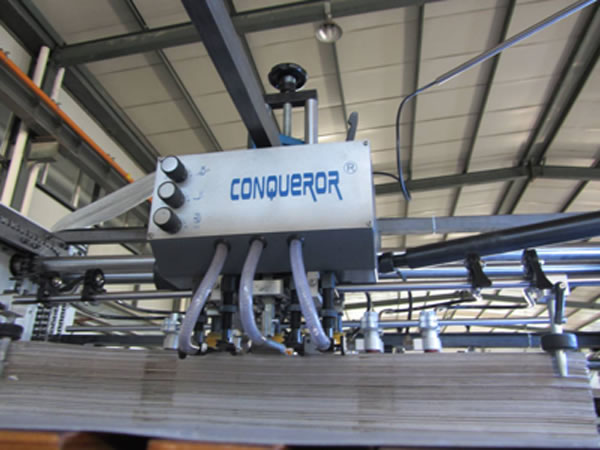

1. لمینت کننده مقوای کنگره دار از دستگاه تغذیه سرعت بالا بهره گرفته که از یکی ار تولید کنندگان معروف چینی خریداری شده است. در ضمن کاربرد های بسیار، عملکرد راحت و نگهداری آسان دستگاه تغذیه این محصول را مشهور کرده است.

A. بیشترین سرعت طراحی شده برای دستگاه تغذیه کاغذ 16000 قطعه بر ساعت می باشد. بیشترین سرعت بسته بندی محصول 11000 قطعه بر ساعت می باشد. B. طراحی هوشمندانه لاستیک دو لایه برای جدا کردن کاغذ ها و لاستیک یک لایه برای حمل کاغذ تاثیر زیادی در عملکرد مناسب دستگاه دارد. C. سرعت بالا، عملکرد پایدار، نویز پایین

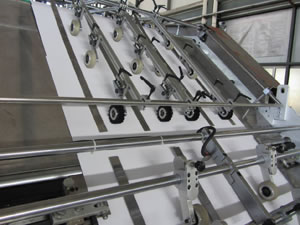

2. بخش حمل سطوح کاغذ از دستگاه لمینت کننده دارای حالت تغذیه کاغذ با همپوشانی نیز می باشد. در مقایسه حمل کاغذ بدون همپوشانی سرعت تغذیه کاهش پیدا میکند ولی از صافی سطوح انتقال داده شده اطمینان حاصل میکنیم. در ضمن احتمال خراش کاغذ نیز از بین میرود. این طراحی بطور خاص برای کاغذ های با سطوح غیر صاف مناسب می باشد. زیرا کاغذ های بالایی کمک میکنند تا کاغذ های پایینی صاف شوند و این عمل بدون پیچ خوردن کاغذ انجام میگیرد.

ورودی کاغذ با همپوشانی

3. مکانیزم کاغذ سطحی کمکی برای سرعت های بالا و در نظر گرفتن ورودی کاغذ مداوم طراحی شده است. این طراحی باعث بهره وری بالای دستگاه ما شده است.

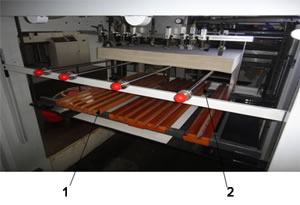

1. دستگاه تغذیه کاغذ اصلی
2. دستگاه تغذیه کاغذ کمکی
3. مقررات ذخیره سازی

A. طراحی این دستگاه منجر به مکان یابی صحیح کناره های کاغذ می شود. این لمینتور سرعت بالا با با فرمان دستی و اهرم دستی برای تنظیمات کلی و مناسب دستگاه بر اساس وسعت کاغذ می باشد.

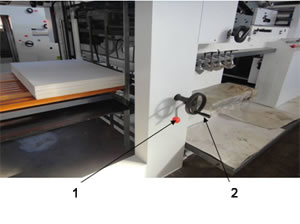

1. اهرم دستی برای تنظیمات جانبی
2. فرمان دستی برای تنظیمات کلی وابسته به وسعت کاغذ مد نظر

B. مکان یابی مقوا های کنگره دار شده میتوانند بر اساس عملکرد فرمان دستی و مطابق سایز مقوا تنظیم شوند . کاربر میتواند به سایز مورد نظرش بر اساس نشانه های روی فرمان دستی برسد.

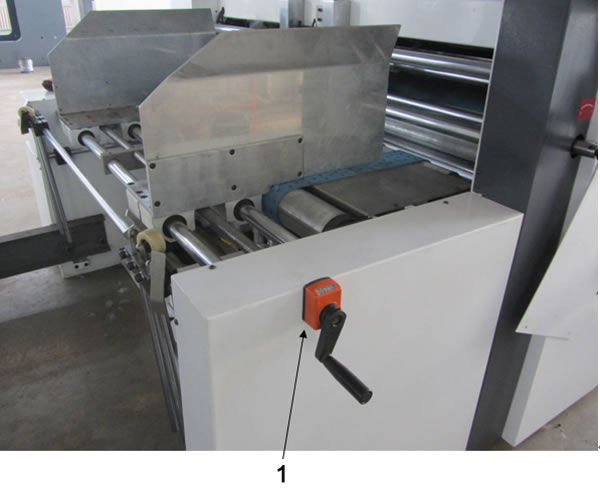

1. اهرم دستی دارای نشانه های راهنما برای تنظیم وسعت کاغذ پشتیبان می باشد.

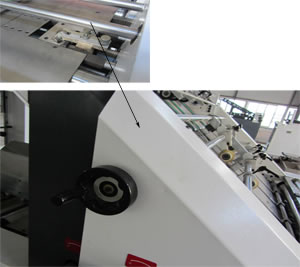

C. بخش جانبی روی واحد اپراتور و واحد انتقال این ماشین سوار شده است. این بطور خاص برای تنظیمات قبل لمینت سازی میباشد که باعث بالا رفتن دقت لبه های کناری می شود.

درحالتی که بعد از لمینت کردن نیاز به تنظیمات دقیق باش، فرمان دستی میتواند برای این کار موثر باشد. سطح کاغذی میتواند به صورت افقی تا 1.75 میلیمتر در هر چرخش حرکت کند.

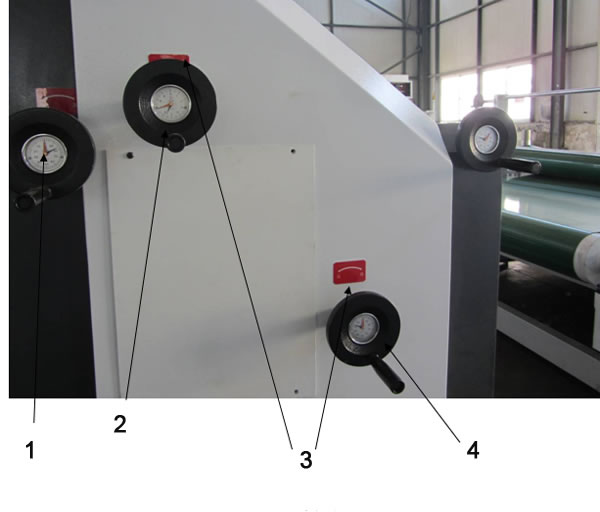

5. برای محصولاتی که سطوح کاغذی و کاغذ پشتیبان متفاوت دارند به راحتی با عملکرد این فرمان قادر به تنظیم لمینتور می باشیم. بر اساس مدل و ضخامت مقوای کنگره دار شده کاربر میتواند فرمان دستی را به شکل مورد نظر در بیاورد. این طراحی باعث هدر نرفتن زمان کاربر می باشد.

1. بشقاب شماره گیر
2. فرمان دستی برا ی تنظیم حجم چسب
3. نشانه های جهتی
4. فرمان دستی برای تنظیمات ضخامت کاغذ

6.ماشین لمینتور سرعت بالای ما از کنترل کننده سطح برای سیستم تغذیه چسب خودکار استفاده میکند. وقتی که مقدار چسب داخل بشکه به میزان کمی رسید پیغامی به سیستم تغذیه کاغذ ارسال میشود. کنترل سطح به طور موثری از هدر رفتن کاغذ جلوگیری میکند.

1. سیستم تغذیه چسب خودکار

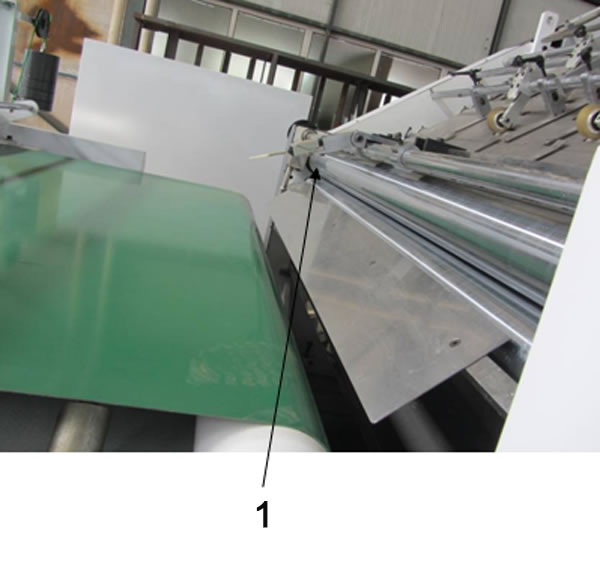

7. یک سیستم حفاظت روی غلتک فشرده سازی نصب شده است که از به وجود آمدن اختشاش جلوگیری میکند.

1. سوییچ آشکار ساز دسته کاغذ

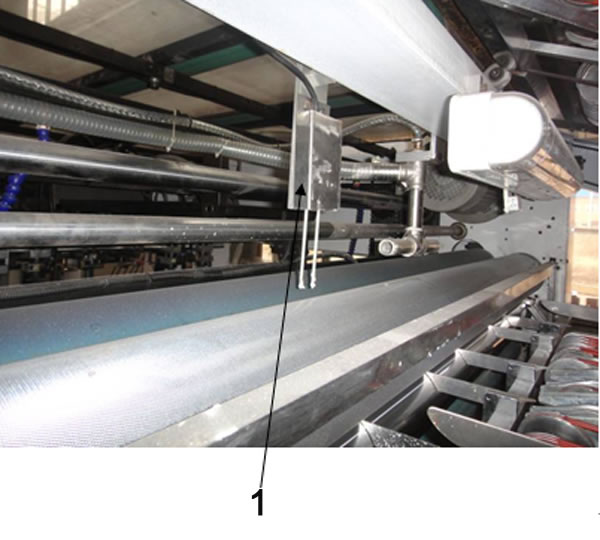

8. برای دستگاه چسبکاری، یه سری غلتک ویژه برای مرطوب و تمیز سازی وجود دارد. در طول این تنظیمات میزان صاف بودن مقوا و مقدار آب تعیین می شود.

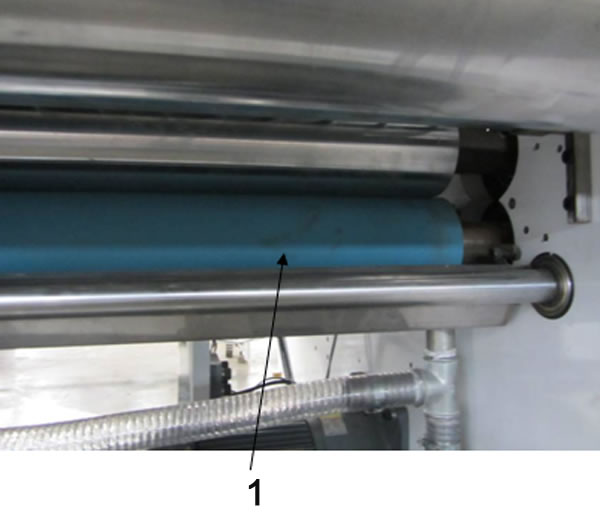

1. غلتک کاغذ پشتیبان برا ی مرطوب و تمیز سازی

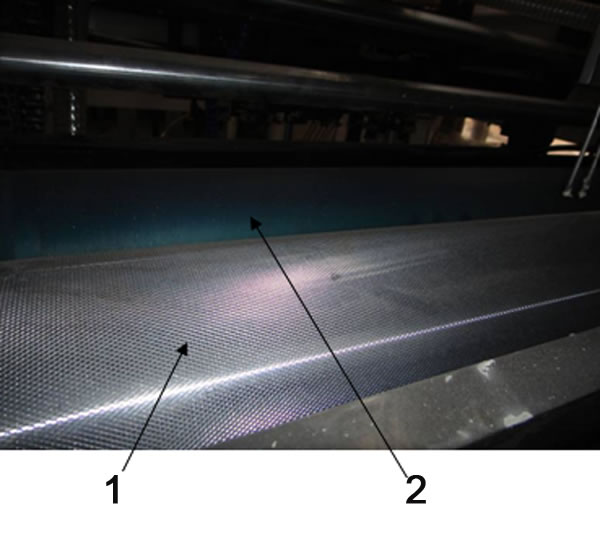

9. غلتک آنیلوکس برای دستگاه لمینت خودکار با یک تکنولوژی پردازش خاص تولید می شود که باعث ذخیره سازی چسب می شود. برای مثال میزان استفاده از چسب سفید 30 گرم بر متر مربع می باشد که 5 تا 10 گرم کمتر از استفاده از غلتک های دیگر می باشد. تکنیک پردازشی خاص این دستگاه از پیچ خوردن دستگاه جلوگیری میکند.

1. غلتک آنیلوکس برای چسب کاری
2. غلتک اندازه گیری

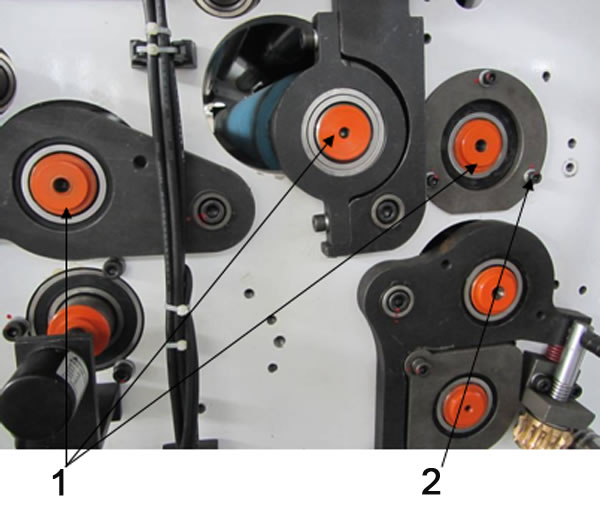

10. با توجه به تاکید ویژه ما برای کیفیت دستگاه، ما بلبورینگ های ویژه ای را از NSK معرفی کردیم که توسط کمپانی C&U معرفی شده بود. ما تمامی جزییات را برای استفاده از بلبورینگ در نظر گرفتیم و افراد ویژه ای برای بررسی این مورد در نظر گرفته ایم.

1. بلبورینگ های تهیه شده
2. علامت گزاری برای پیچ و بست ها

مشتری های میتوانند برای اطلاعات بیشتر از پارامتر های تخصصی با ما تماس بگیرند.
